Memahami Logik Penomboran Bingkai NEMA
Nombor bingkai NEMA bukan label pemasaran. Ia adalah rujukan berkod kepada geometri pelekap fizikal, terutamanya ketinggian aci, yang membolehkan juruteknik penyelenggaraan menukar motor merentas pengeluar tanpa melukis semula plat tapak. Setelah logik pernomboran difahami, an carta saiz rangka motor elektrik berhenti kelihatan seperti dinding nombor dan mula berfungsi seperti jadual carian untuk dimensi sebenar.
Peraturan teras adalah mudah: bahagikan dua digit pertama nombor bingkai dengan empat, dan hasilnya ialah ketinggian garis tengah aci di atas tapak, diukur dalam inci. Oleh itu, bingkai 143T mempunyai ketinggian aci 3.5 inci, dan bingkai 256T mempunyai ketinggian aci 6.25 dalamci. Hubungan tunggal ini adalah tulang belakang setiap saiz bingkai motor nema jadual yang diterbitkan oleh badan piawai dan penyepadu peralatan.
- Dua digit pertama: ketinggian aci dibahagikan dengan 4, dalam inci
- Digit ketiga: rujukan berkod kepada jarak antara kaki pelekap (panjang bingkai)
- Akhiran huruf: konfigurasi pelekap, seperti T untuk dimensi aci piawai atau C untuk pelekap muka berganding rapat
Bingkai yang berkongsi dua digit pertama yang sama, seperti 143T dan 145T, mempunyai ketinggian aci yang sama tetapi jarak kaki yang berbeza, itulah sebabnya motor gantian drop-in mesti sepadan dengan penetapan bingkai penuh, bukan hanya nombor utama.
Dari segi sejarah, penomboran bingkai berkembang melalui beberapa semakan sebelum standard bingkai-T menjadi dominan. Bingkai-U lama dan reka bentuk tidak piawai yang lebih awal menggunakan peraturan perkadaran yang berbeza, itulah sebabnya juruteknik yang menarik motor daripada peralatan yang dipasang beberapa dekad yang lalu mungkin menemui nombor bingkai yang tidak mengikut logik bahagi dengan empat sama sekali. Apabila menggantikan motor lama, adalah wajar menyemak tarikh papan nama dan merujuk silang jadual bingkai yang diarkibkan daripada menganggap peraturan bingkai-T semasa digunakan secara retroaktif.
Nilai praktikal sistem penomboran ini ditunjukkan dengan paling jelas semasa penggantian kecemasan. Pasukan penyelenggaraan yang menghadapi kegagalan motor yang tidak dirancang pada barisan pengeluaran tidak mempunyai masa untuk mendraf perkakasan pelekap baharu. Membaca sebutan bingkai dari papan nama dan memadankannya dengan yang diterbitkan saiz motor nema rujukan membolehkan pasukan mengesahkan, dalam beberapa minit, sama ada stok ganti atau pesanan pembekal pada hari yang sama akan sesuai secara fizikal dengan pangkalan sedia ada, gandingan dan penghalaan konduit.
Carta Saiz dan Dimensi Rangka Motor NEMA Standard
Jadual di bawah meringkaskan bingkai yang biasa ditentukan merentas motor industri kecil dan sederhana. Dimensi ialah anggaran nilai nominal dalam inci, selaras dengan jadual NEMA MG 1 yang diterbitkan, dan bertujuan untuk kerja susun atur awal dan bukannya kelulusan lukisan akhir.
| Bingkai | Ketinggian Aci (D) | Diameter Aci (U) | Pangkalan ke Pusat (D) | Panjang Kaki (2E) | Julat HP biasa |
|---|---|---|---|---|---|
| 48 | 3.00 dalam | 0.500 dalam | 3.00 dalam | 3.75 dalam | 1/4 hingga 3/4 |
| 56 | 3.50 dalam | 0.625 in | 3.50 dalam | 4.50 dalam | 1/3 hingga 3 |
| 143T | 3.50 dalam | 0.875 in | 3.50 dalam | 5.50 dalam | 1 hingga 1.5 |
| 145T | 3.50 dalam | 0.875 in | 3.50 dalam | 6.50 dalam | 1.5 hingga 3 |
| 182T | 4.50 dalam | 1.125 dalam | 4.50 dalam | 7.50 dalam | 3 hingga 5 |
| 184T | 4.50 dalam | 1.125 dalam | 4.50 dalam | 8.50 dalam | 5 hingga 7.5 |
| 213T | 5.25 dalam | 1.375 dalam | 5.25 dalam | 9.50 dalam | 7.5 hingga 10 |
| 215T | 5.25 dalam | 1.375 dalam | 5.25 dalam | 11.00 dalam | 10 hingga 15 |
| 254T | 6.25 dalam | 1.625 in | 6.25 dalam | 12.50 dalam | 15 hingga 20 |
| 256T | 6.25 dalam | 1.625 in | 6.25 dalam | 14.50 dalam | 20 hingga 25 |
Membaca ini carta dimensi rangka motor betul bermakna mengenali ketinggian aci dan skala diameter aci bersama-sama dalam langkah tetap, jadi kemudahan yang menyeragamkan pada segelintir keluarga rangka boleh meramalkan keperluan gandingan dan alur kunci sebelum motor gantian tiba.
Panjang kaki, yang disenaraikan di atas sebagai dimensi 2E, selalunya merupakan nilai yang menaikkan penggantian yang sebaliknya mudah. Dua motor dengan ketinggian aci yang sama, seperti 143T dan 145T, akan bolt ke tapak dengan jarak lubang kaki yang berbeza, jadi juruteknik yang hanya memeriksa ketinggian aci sebelum memesan alat ganti boleh berakhir dengan motor yang tidak akan sejajar dengan slot tapak asas sedia ada. Menyimpan salinan bercetak jadual dimensi penuh berhampiran katil bayi, dan bukannya bergantung pada ingatan digit di hadapan, mengelakkan kesilapan berulang ini.
Julat kuasa kuda yang ditunjukkan dalam jadual adalah tipikal dan bukannya mutlak. Pereka bentuk motor boleh menolak bingkai tertentu ke arah hujung atas julat kuasa kudanya menggunakan bahan penggulungan yang dipertingkatkan atau tindanan laminasi kecekapan lebih tinggi, jadi adalah perkara biasa untuk melihat dua motor dalam bingkai yang sama dipisahkan oleh perbezaan yang ketara dalam keluaran undian. Apabila tork, bukan hanya kuasa kuda, adalah faktor pengehad untuk aplikasi, menyemak penarafan tork plat nama di samping dimensi bingkai memberikan gambaran yang lebih lengkap daripada kuasa kuda sahaja.
Dimensi asas ke tengah, disenaraikan sebagai D dalam kebanyakan jadual, penting untuk kelegaan menegak dalam pemasangan ketat seperti stesen pam bawah tanah atau gelincir peralatan tertutup. Mengesahkan dimensi ini sebelum membuat pesanan menghalang situasi di mana motor yang dibingkai dengan betul tidak dapat membersihkan halangan overhed secara fizikal setelah ia dipasang pada tempatnya.
NEMA C-Face Jenis Pemasangan Motor Diterangkan
Akhiran C mengenal pasti motor yang dibina untuk pemasangan gandingan rapat, dipasang pada muka, yang paling biasa dipasangkan dengan pam, kotak gear dan peniup di mana peralatan yang digerakkan bolt terus ke hadapan motor daripada menyambung melalui gandingan fleksibel dan sokongan galas berasingan.
Dimensi Motor Rangka 56C
The Dimensi motor rangka 56c penetapan adalah salah satu saiz muka-C kecil yang paling kerap dinyatakan kerana ia meliputi julat kuasa kuda kamiran pecahan yang luas dan rendah sambil mengekalkan bulatan bolt padat. Motor 56C biasa menggunakan diameter bulatan bolt 4.5 inci dengan empat lubang pelekap yang diketuk dan diameter daftar spigot 3.375 inci, membolehkan penjajaran sepusat yang tepat dengan pam mengawan atau perumah pengurang.
Motor Rangka 184TC
Bergerak ke atas dalam kuasa kuda, yang Motor rangka 184tc menggabungkan ketinggian aci 184T dan corak kaki dengan bulatan bolt 8.5 inci yang lebih besar dan daftar spigot 6.625 inci, memadankan bebibir input kotak gear bersaiz sederhana yang digunakan dalam pemacu penghantar, pengadun dan sistem pengaduk.
Nota medan praktikal: Bingkai TC mengekalkan kaki bingkai T standard sebagai tambahan kepada pelekap muka, jadi motor yang sama selalunya boleh dipasang sama ada sebagai unit yang dilekapkan di kaki atau diboltkan muka pertama kepada peralatan yang digerakkan, bergantung pada tapak yang sedia ada.
Di luar keluarga muka-C, varian muka-D dan asas-P wujud untuk aplikasi di mana peralatan yang didorong memerlukan lekap bebibir tanpa sambungan aci yang menonjol melepasi daftar tetap, atau di mana corak tapak yang diunjurkan diperlukan untuk konfigurasi pam tertentu. Ini kurang biasa dinyatakan dalam kerja industri am tetapi kerap muncul dalam pengendalian bendalir dan pakej pam turbin menegak, di mana toleransi penjajaran paksi adalah lebih ketat daripada pemasangan biasa yang dipasang di kaki.
Kesesuaian daftar spigot patut ditekankan kerana ia melakukan lebih banyak kerja mekanikal daripada bulatan bolt itu sendiri. Daftar memusatkan aci motor dengan tepat pada lubang input peralatan yang dipacu, manakala bulatan bolt hanya mengunci pemasangan setelah penjajaran telah ditetapkan. Daftar dengan kelegaan yang berlebihan, walaupun dengan beberapa perseribu inci, boleh memperkenalkan larian jejari yang mencukupi untuk memendekkan hayat gandingan atau mengelak pada pam gandingan rapat, itulah sebabnya pengeluar memegang toleransi yang lebih ketat pada diameter daftar berbanding kebanyakan dimensi bingkai lain.
Memvisualisasikan Corak Pemasangan C-Face
Rajah di bawah menggambarkan titik ukuran utama yang dirujuk pada mana-mana helaian spesifikasi muka C NEMA: diameter bulatan bolt, diameter daftar spigot dan panjang sambungan aci.
Bingkai Motor Metrik lwn NEMA: Perbezaan Utama
Peralatan penyumberan kemudahan di peringkat antarabangsa kerap perlu merujuk silang bingkai NEMA dengan bingkai metrik IEC. Kedua-dua sistem dibina pada unit asas yang berbeza dan tidak boleh ditukar ganti secara langsung tanpa penyesuai atau reka bentuk semula plat asas penuh.
| Ciri | Bingkai NEMA | Bingkai Metrik IEC |
|---|---|---|
| Unit saiz | inci | milimeter |
| Asas ketinggian aci | Bingkai number divided by 4 | Bingkai number equals shaft height directly |
| Standard corak bolt | NEMA MG 1 | IEC 60072 |
| Kemasan aci biasa | Alur kekunci berasaskan inci | Alur kekunci metrik |
| Kawasan kegunaan biasa | Amerika Utara | Eropah, Asia, kebanyakan pasaran eksport |
Titik kekeliruan yang kerap berlaku ialah beberapa nombor bingkai IEC kelihatan hampir secara berangka dengan setara NEMA, seperti bingkai metrik 132M yang terletak berhampiran bingkai NEMA 145T dalam julat kuasa kuda, tetapi ketinggian aci sebenar, corak bolt dan alur kunci semuanya berbeza, jadi bahagian penghantaran silang antara kedua-dua sistem tanpa lukisan yang disahkan adalah punca biasa pemasangan gagal.
Profil alur kunci ialah satu lagi kawasan di mana kedua-dua sistem menyimpang dengan cara yang mudah diabaikan. Aci NEMA biasanya menggunakan kunci segi empat sama atau segi empat tepat bersaiz kepada piawaian inci pecahan, manakala aci IEC menggunakan stok kunci metrik bersaiz dalam milimeter keseluruhan dengan nisbah kedalaman-ke-lebar yang berbeza. Hab gandingan yang bosan dan dikunci untuk satu sistem jarang akan menerima aci dari yang lain tanpa pemesinan, walaupun apabila diameter aci mentah berlaku untuk mengukur rapat dalam kedua-dua sistem.
Pasukan perolehan yang bekerja merentas kedua-dua piawaian mendapat manfaat daripada mengekalkan nombor bingkai penyenaraian helaian rujukan silang yang ringkas, ketinggian aci, diameter aci dan dimensi alur sebelah menyebelah untuk kedua-dua sistem, dan bukannya bergantung pada penarafan kuasa kuda sebagai kriteria padanan utama. Kuasa kuda ialah medan yang paling tidak boleh dipercayai untuk rujuk silang kerana kelas kecekapan, kitaran tugas dan penarafan suhu ambien semuanya mengalihkan kuasa kuda yang boleh diberikan oleh bingkai tertentu, tanpa mengira dimensi pelekap fizikalnya.
Pertimbangan Carta Pertukaran Motor Industri
An carta pertukaran motor industri hanya berguna apabila ia menyumbang lebih daripada nombor bingkai. Sebelum menganggap dua motor sebagai boleh ditukar ganti, sahkan faktor sekunder berikut, kerana saiz bingkai yang sepadan sahaja tidak menjamin muat masuk.
- Panjang aci dan lebar alur, kerana dua motor yang berkongsi nombor bingkai masih boleh dihantar dengan panjang aci yang boleh digunakan berbeza
- Lokasi kotak saluran dan orientasi berbanding dengan kaki pelekap
- Jenis galas, terutamanya apabila beban yang didorong mengenakan beban sisi atau tujahan melebihi penilaian galas bebola standard
- Jenis penutup, kerana motor kalis titisan terbuka dan motor yang disejukkan kipas sepenuhnya dalam bingkai yang sama akan mempunyai panjang keseluruhan yang berbeza dan keperluan aliran udara penyejukan
- Corak lubang kaki pemasangan, yang boleh berbeza sedikit antara motor yang dibina kepada semakan yang lebih lama dan yang lebih baharu dengan standard yang sama
Penarafan kitaran tugas patut disebut sendiri pada mana-mana senarai semak pertukaran. Motor yang dicop untuk tugas berterusan dan yang dicop untuk tugas sekejap mungkin berkongsi bingkai yang sama, namun unit tugas sekejap akan menjadi terlalu panas jika ditekan ke dalam aplikasi berterusan, tidak kira padanan kesesuaian mekanikal. Keputusan pertukaran berdasarkan geometri bingkai semata-mata, tanpa menyemak silang kitaran tugas dan kelas penebat pada papan nama, adalah punca biasa kegagalan penggulungan pramatang selepas pemasangan fizikal yang berjaya.
Keserasian voltan dan frekuensi melengkapkan pemeriksaan bukan dimensi yang dimiliki bersama mana-mana perbandingan bingkai. Dua motor boleh berkongsi penetapan bingkai yang sama semasa digulung untuk kelas voltan atau frekuensi talian yang berbeza, jadi carta pertukaran yang digunakan untuk perolehan hendaklah sentiasa menyenaraikan data papan nama elektrik di sebelah data bingkai mekanikal, bukan sebagai langkah carian berasingan yang dilakukan kemudian dalam proses.
Apabila motor dipasangkan dengan pengurang gear, keserasian bingkai meluas ke input pengurang juga. Untuk rangkaian pemacu gandingan rapat, padankan motor berbingkai dengan betul kepada unit seperti f siri selari aci motor gear heliks memerlukan pengesahan bahawa bebibir input pengurang, diameter aci, dan arah putaran semuanya sejajar dengan rangka motor yang dipilih sebelum pemasangan akhir.
Memilih Saiz Bingkai untuk Gearmotor dan Pengganding Reducer
Pemilihan bingkai menjadi lebih terlibat sebaik sahaja pengurang memasuki alur pemacu, kerana geometri input pengurang, bukan hanya aci motor, menentukan sama ada bingkai yang diberikan akan melesat secara fizikal. Reka bentuk heliks aci selari adalah pilihan biasa di mana jejak sebaris padat dan kecekapan tinggi pada nisbah pengurangan sederhana adalah keutamaan.

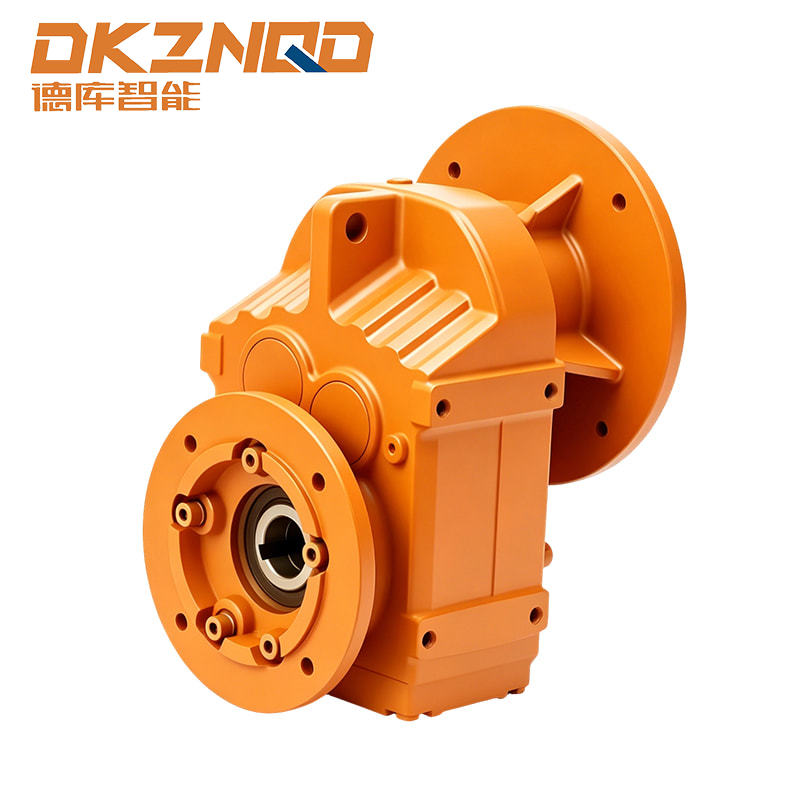

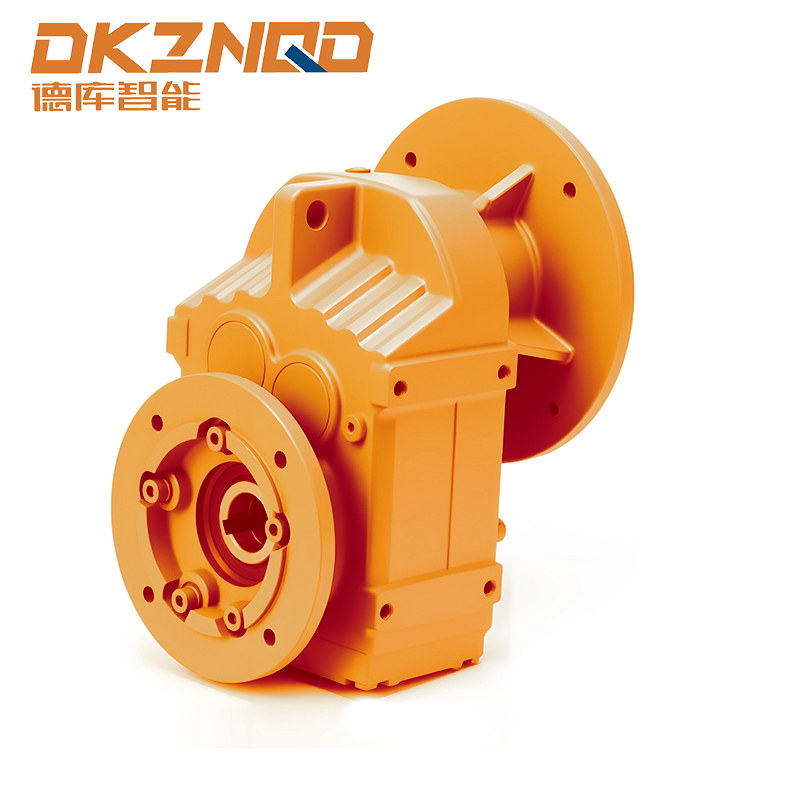

A motor gear heliks aci selari pemasangan biasanya menyepadukan motor rangka NEMA atau IEC terus ke peringkat gear heliks, jadi antara muka pelekap, diameter aci dan arah putaran semuanya perlu disemak pada helaian spesifikasi input pengurang sebelum membuat pesanan, dan bukannya diandaikan daripada nombor bingkai sahaja.
Kemudahan menyeragamkan pada keluarga pengurang tunggal merentasi berbilang barisan pengeluaran selalunya mendapati lebih mudah untuk membetulkan saiz rangka motor dahulu, kemudian pilih pilihan input pengurang yang sepadan, dan bukannya bekerja dalam susunan terbalik.
Tork keluaran dan faktor servis adalah dua angka yang paling mungkin diabaikan apabila pemasangan motor gear ditentukan semata-mata daripada saiz rangka motor. Motor berbingkai betul yang dilekatkan ke pengurang bersaiz kecil masih akan berpusing, tetapi peringkat gear pengurang boleh haus lebih awal di bawah beban mampan, terutamanya dalam aplikasi yang kerap dimulakan, pemuatan hentakan atau operasi lanjutan berhampiran bahagian atas jalur tork yang dinilai. Mengkaji faktor servis pengurang terhadap kitaran tugas sebenar peralatan yang didorong, dan bukannya terhadap kuasa kuda plat nama sahaja, adalah pendekatan saiz yang lebih dipercayai.
Orientasi pemasangan juga mempengaruhi pemilihan motor gear dengan cara yang carta bingkai motor sahaja tidak akan ditangkap. Unit heliks aci selari yang dimaksudkan untuk pemasangan mendatar mungkin memerlukan tahap isian pelinciran yang berbeza, atau lokasi pernafasan yang diubah suai, jika perumah yang sama dipasang secara menegak. Mengesahkan orientasi pelekap yang dimaksudkan dengan helaian spesifikasi pengurang sebelum memuktamadkan pemilihan rangka motor mengelakkan pengubahsuaian medan yang mahal selepas pemasangan.
Jenis Kepungan dan Kesannya pada Pemilihan Bingkai
Nombor bingkai mengawal geometri pelekap, tetapi jenis kepungan mengawal keseluruhan sampul surat fizikal dan kelakuan penyejukan, dan kedua-duanya sering keliru semasa spesifikasi. Motor kalis titisan terbuka dan motor yang disejukkan kipas tertutup sepenuhnya yang dibina pada penetapan bingkai yang sama masih akan berkongsi ketinggian aci, corak bolt dan jarak kaki yang sama, namun berbeza dari segi panjang keseluruhan, diameter selubung kipas luaran dan keperluan pelepasan aliran udara.
Buka Penutup Kalis Titis
Reka bentuk kalis titisan terbuka bergantung pada udara ambien yang ditarik terus merentasi belitan untuk penyejukan, yang memastikan panjang keseluruhan motor lebih pendek tetapi mengehadkan penggunaan kepada persekitaran dalaman yang agak bersih dan kering di mana habuk atau lembapan bawaan udara tidak akan terkumpul di dalam rongga belitan.
Lampiran Tertutup Sepenuhnya Disejukkan Kipas
Reka bentuk yang disejukkan dengan kipas sepenuhnya mengasingkan belitan dari atmosfera sekeliling dan bergantung pada kipas dan kain kafan yang dipasang pada aci luar untuk menggerakkan udara merentasi sirip perumah bergaris. Ini menambah panjang dan kadangkala lebar pada motor berbanding unit kalis titisan terbuka bagi bingkai yang sama, yang penting apabila kelegaan di sekeliling motor sudah ketat.
| Jenis Kepungan | Kaedah Penyejukan | Persekitaran Biasa | Panjang Relatif |
|---|---|---|---|
| Terbuka Drip-Proof | Aliran udara persekitaran langsung | Dalaman bersih, kering | Lebih pendek |
| Tertutup Sepenuhnya Disejukkan Kipas | Kipas luar di atas perumah bergaris | Berhabuk, lembap, luar bersebelahan | Lebih lama |
| Tertutup Sepenuhnya Tidak Berventilasi | Sinaran pasif dan perolakan | Kitaran tugas rendah, udara tercemar | Sama seperti TEFC |
Oleh kerana pilihan kepungan mengubah keseluruhan dimensi sampul surat tanpa mengubah bingkai pelekap itu sendiri, sebarang senarai semak perolehan dibina di sekeliling dimensi rangka motor standard harus menganggap jenis kepungan sebagai medan pendamping wajib, bukan nota pilihan, terutamanya untuk projek pengubahsuaian di mana motor gantian mesti dimuatkan di dalam pengawal peralatan atau penutup gandingan sedia ada.
Kesilapan Saiz Bingkai Biasa dan Cara Mengelakkannya
| Kesilapan | Akibat | Pencegahan |
|---|---|---|
| Memadankan hanya dua digit di hadapan | Jarak kaki tidak sepadan, motor tidak akan bolt ke tapak sedia ada | Sentiasa sahkan penetapan bingkai penuh termasuk digit ketiga dan akhiran |
| Mengabaikan jenis kepungan apabila bertukar | Keseluruhan panjang tidak padan, gangguan kotak saluran | Semak silang kod kepungan bersama nombor bingkai |
| Dengan mengandaikan pertukaran bingkai IEC dan NEMA | Corak bolt dan diameter aci tidak padan | Gunakan jadual penukaran pengeluar, bukan kedekatan nombor bingkai |
| Menghadap panjang aci pada unit muka-C | Penglibatan yang tidak mencukupi dalam gandingan atau gerek pengurang | Sahkan panjang aci yang boleh digunakan terhadap spesifikasi peralatan yang didorong |
Kebanyakan kegagalan pemasangan berkaitan bingkai dikesan kembali kepada bergantung pada satu dimensi secara berasingan. Pemeriksaan menyeluruh terhadap penuh dimensi rangka motor standard kepingan, aci penutup, corak bolt, dan penutup bersama-sama, menghalang kebanyakan masalah pemasangan medan sebelum motor tidak dipisahkan.
Soalan Lazim
S1: Bagaimanakah saya boleh menganggarkan ketinggian aci dengan cepat daripada nombor bingkai NEMA?
Bahagikan dua digit pertama nombor bingkai dengan empat. Hasilnya ialah ketinggian garis tengah aci dalam inci di atas tapak pelekap.
S2: Apakah maksud akhiran T pada penetapan bingkai NEMA?
Akhiran T menunjukkan bingkai piawai yang diperkenalkan untuk menyatukan dimensi aci dan pelekap merentas pengeluar, menggantikan siri bingkai tidak piawai yang terdahulu.
S3: Bolehkah motor rangka 56C dipasang tanpa komponen dipacu pemasangan muka?
Ya, kebanyakan motor 56C termasuk kedua-dua lubang pelekap kaki dan corak pelekap muka, membenarkan sama ada konfigurasi bergantung pada aplikasi.
S4: Adakah selamat untuk menggantikan motor IEC untuk motor rangka NEMA jika kuasa kuda sepadan?
Kuasa kuda sahaja tidak mencukupi. Diameter aci, corak bolt dan piawaian alur kunci berbeza antara kedua-dua sistem, jadi penggantian terus biasanya memerlukan plat penyesuai atau perubahan gandingan.
S5: Mengapakah dua motor dengan nombor bingkai yang sama kadangkala mempunyai panjang aci yang berbeza?
Piawaian bingkai menetapkan ketinggian dan diameter aci, tetapi panjang sambungan aci yang boleh digunakan boleh berbeza-beza mengikut pengilang dalam toleransi yang dibenarkan, jadi ia hendaklah sentiasa disahkan terhadap lukisan aplikasi.
