Mengapa Pemilihan Motor Gear Heliks Menentukan Kecekapan Pemanduan Jangka Panjang
Barisan pengeluaran jarang gagal kerana motor sahaja. Selalunya, titik lemah terletak pada antara muka antara aci motor dan kotak gear, di mana tindak balas, salah jajaran atau nisbah pengurangan bersaiz kecil secara senyap-senyap memakan daya pemprosesan. Motor gear heliks menyelesaikannya dengan menggabungkan penggerak utama dan peringkat pengurangan ke dalam unit rumah tunggal, yang menghilangkan satu titik gandingan dan satu punca ralat penjajaran berbanding dengan susunan motor dan kotak gear yang berasingan.
Bentuk gigi heliks itu sendiri adalah sebab unit ini berjalan lebih senyap dan menghantar lebih banyak beban per unit volum berbanding reka bentuk taji lurus. Oleh kerana gigi terlibat pada sudut dan bukannya sepanjang garis lurus, sentuhan secara beransur-ansur dan diedarkan merentasi laluan yang lebih panjang, yang menyebarkan beban dan mengurangkan bunyi hentaman yang berkaitan dengan kemasukan dan keluar gigi. Artikel ini berfungsi melalui alasan mekanikal di sebalik peningkatan kecekapan itu, cara tindak balas dan kedudukan pelekap mempengaruhi prestasi dunia sebenar dan cara memadankan motor gear heliks siri r , an motor gear heliks siri f , atau a motor gear heliks siri k kepada aplikasi khusus dan bukannya kategori umum.
Memperbetulkan pemilihan ini lebih penting pada garis larian berbanding di atas kertas, kerana motor gear yang secara teknikalnya mampu mengendalikan beban tetapi kurang dipadankan dengan geometri pelekap atau kitaran tugas masih akan menelan kos tenaga dan penyelenggaraan yang lebih tinggi sepanjang hayat perkhidmatan berbilang tahun berbanding unit yang ditentukan dengan betul yang dibeli pada harga pendahuluan yang lebih tinggi sedikit. Bahagian di bawah disusun mengikut keputusan yang sebenarnya mengubah hasil medan, bermula dengan geometri gigi itu sendiri dan bergerak melalui pemasangan, pelinciran dan toleransi pembuatan.
Bagaimana Sudut Gigi Gear Heliks Mengubah Penghantaran Kuasa
Dalam gear taji lurus, lebar penuh gigi menyentuh gigi mengawannya secara serentak. Penglibatan segera itu menghasilkan impuls mekanikal yang tajam setiap kali sepasang gigi baru memasuki jaringan, yang merupakan sumber utama rengekan yang dikaitkan dengan reka bentuk kotak gear yang lebih lama. Gear heliks memotong gigi pada sudut ke paksi putaran, jadi sentuhan bermula pada satu tepi gigi dan bergolek secara progresif merentasi lebar muka apabila gear berputar.
Penglibatan progresif ini mempunyai tiga kesan yang boleh diukur pada pacuan motor gear:
- Beban dikongsi merentasi lebih daripada satu pasang gigi pada bila-bila masa tertentu, yang mengurangkan tekanan puncak pada gigi individu dan memanjangkan hayat perkhidmatan di bawah pemuatan berulang.
- Penjanaan hingar menurun dengan ketara, selalunya sebanyak beberapa desibel berbanding dengan reka bentuk taji setara yang menjalankan beban yang sama, kerana tiada kesan gigi-ke-gigi yang mendadak.
- Kelancaran berjalan bertambah baik pada kelajuan input yang lebih tinggi, yang penting untuk aplikasi di mana motor beroperasi berhampiran RPM terkadarnya untuk tempoh yang lama.
Tukar ganti ialah tujahan paksi. Oleh kerana gigi dipotong pada sudut, meshing menghasilkan daya di sepanjang paksi aci sebagai tambahan kepada daya jejarian dan tangen yang terdapat dalam gear taji. Perumah motor gear heliks menyumbang ini dengan galas tujahan bersaiz untuk sudut heliks tertentu yang digunakan, yang merupakan salah satu sebab perumah kotak gear tidak boleh ditukar hanya antara siri tanpa memeriksa penarafan galas.
Memadankan Reka Bentuk Siri dengan Profil Muatan Aplikasi
Pengilang menyusun rangkaian produk motor gear heliks ke dalam siri kerana geometri perumah tunggal tidak dapat menampung julat penuh dengan cekap daripada pemacu penghantar ringan kepada beban pencampuran atau penghancuran berat. Setiap siri biasanya menyasarkan jalur tork, gaya pelekap dan satu set langkah nisbah, jadi memilih dengan betul bermula dengan kitaran tugas dan bukannya halaman katalog. Soalan permulaan yang berguna bukanlah siri mana yang kelihatan paling berkebolehan di atas kertas, tetapi susunan aci manakah yang telah ditentukan oleh peralatan sekeliling, memandangkan pengubahsuaian bingkai untuk menerima orientasi aci yang berbeza biasanya jauh lebih mahal daripada membayar lebih sedikit untuk perumahan yang dikonfigurasikan dengan betul dari awal.

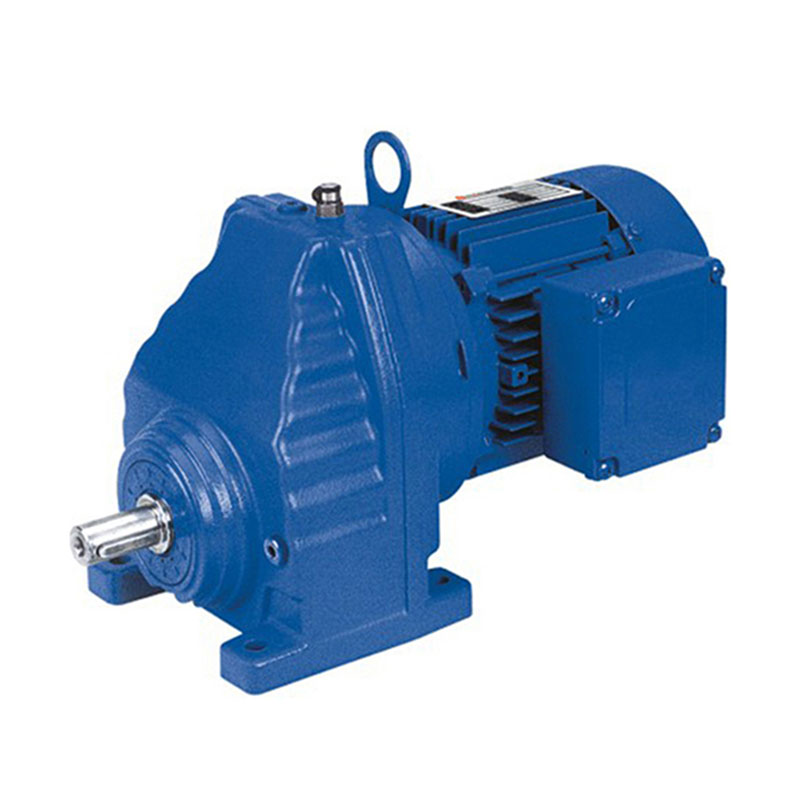

Motor Gear Heliks Siri R
Dibina di sekeliling perumah sepaksi padat, siri ini sesuai dengan aplikasi di mana aci keluaran perlu berada sejajar dengan aci motor, seperti penghantar menegak atau peralatan kacau di mana ruang lantai adalah terhad. Langkah nisbah biasanya lebih halus pada hujung bawah julat, yang membantu apabila proses memerlukan padanan kelajuan yang tepat dan bukannya tork mentah.

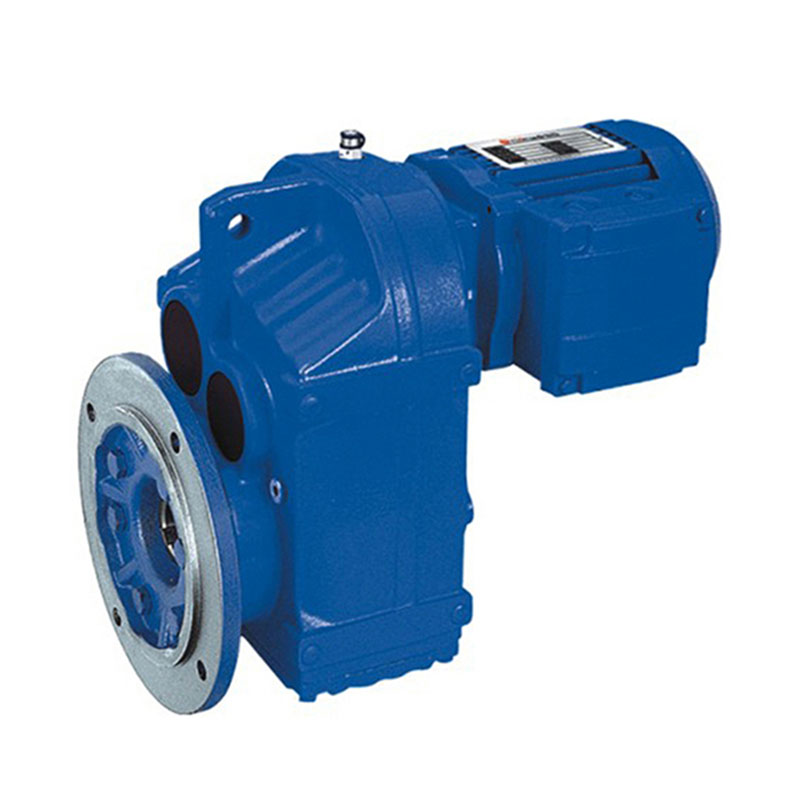

Motor Gear Heliks Siri F
Susun atur aci selari yang digunakan dalam siri ini mengekalkan aci input dan keluaran bersebelahan dan bukannya sebaris, yang memudahkan penyepaduan pemacu tali pinggang atau rantai pada peralatan seperti talian pembungkusan dan sistem pengendalian bahan di mana aci keluaran perlu berada pada ketinggian tetap di atas bingkai.

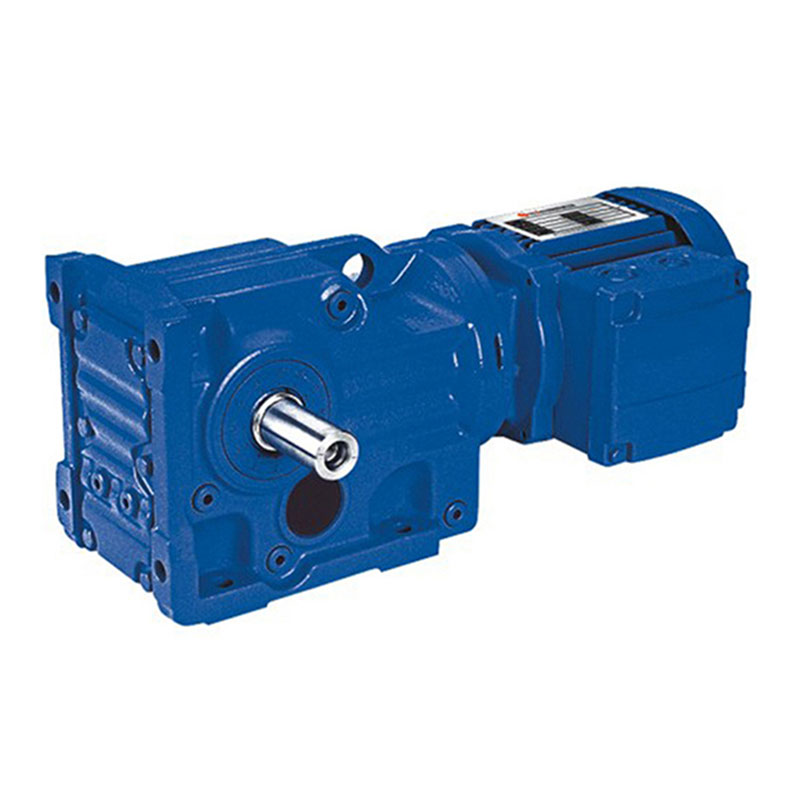

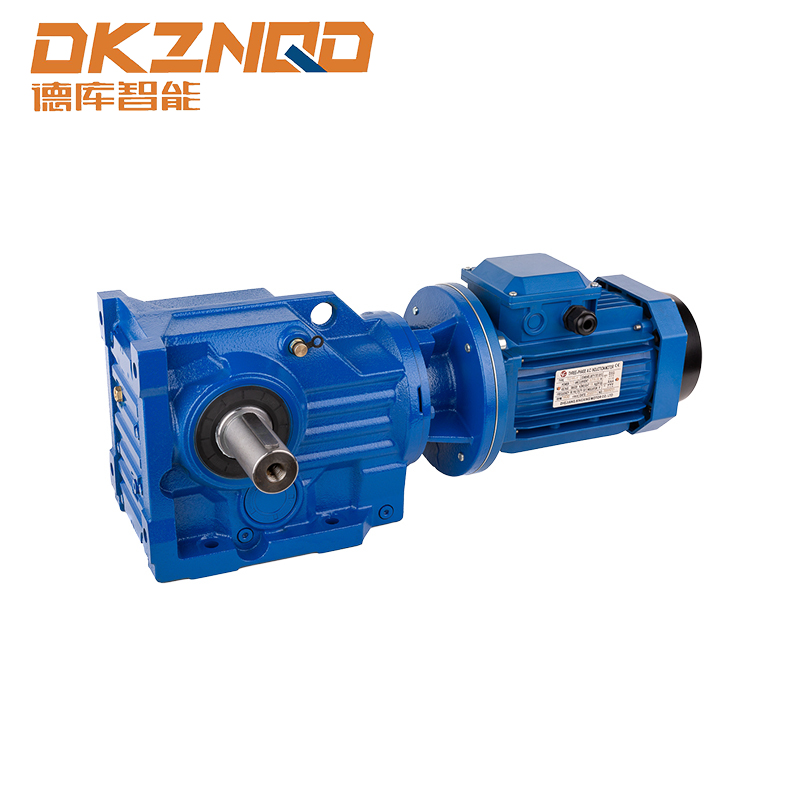

Motor Gear Heliks Siri K
Menggabungkan peringkat gear heliks dan serong, siri ini mengubah arah penghantaran kuasa sebanyak kira-kira sembilan puluh darjah dalam satu perumah. Itu menjadikannya pilihan biasa untuk pengaduk, kren dan pemasangan di mana pemacu perlu membelok ke selekoh tanpa menambah kotak gear sudut kanan yang berasingan.

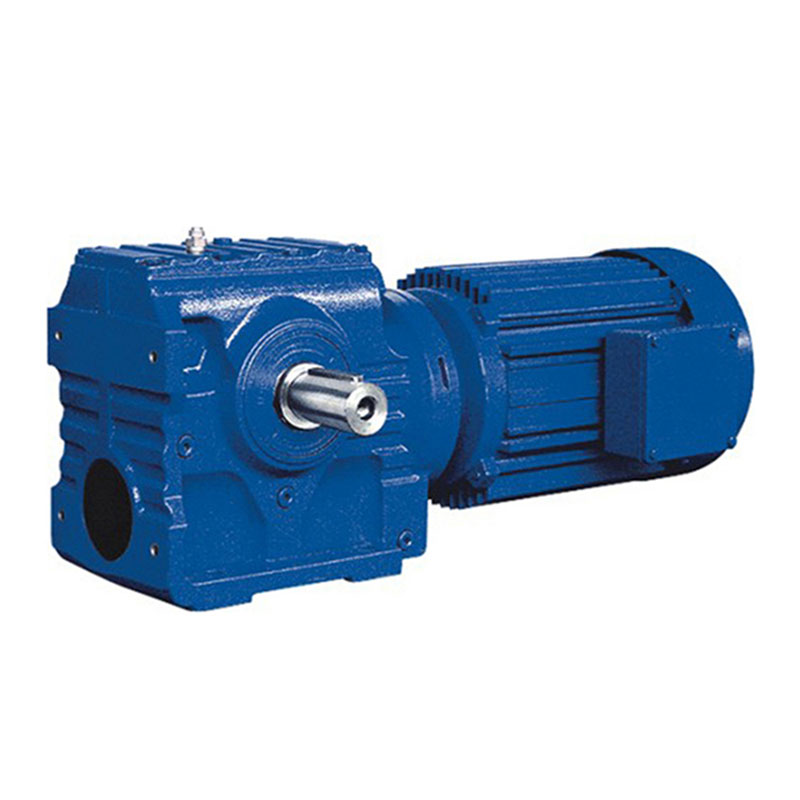

Motor Gear Heliks Siri S
Siri ini menggandingkan peringkat input heliks dengan peringkat keluaran gear cacing, yang memberikan nisbah pengurangan unit tunggal yang lebih tinggi daripada reka bentuk heliks semata-mata sambil mengekalkan jejak perumahan yang agak kecil. Tukar ganti ialah kecekapan puncak yang lebih rendah daripada unit semua heliks, kerana jerat cacing melibatkan lebih banyak sentuhan gelongsor daripada sentuhan bergolek.
Membandingkan Ciri-ciri Struktur dan Prestasi Merentas Siri
Jadual di bawah meringkaskan perbezaan praktikal yang sepatutnya mendorong keputusan pemilihan. Angka kecekapan mewakili prestasi jejaring heliks satu peringkat biasa dan akan berbeza mengikut nisbah, beban dan keadaan pelinciran.
| Ciri | Heliks sepaksi | Aci Selari Heliks | Helical-Bevel | Helical-Worm |
|---|---|---|---|---|
| Susunan aci | Dalam barisan | Offset selari | Sudut tepat | Sudut tepat |
| Kecekapan satu peringkat biasa | 96 hingga 98 peratus | 96 hingga 98 peratus | 94 hingga 96 peratus | 82 hingga 90 peratus |
| Jenis beban yang paling sesuai | Cahaya kepada sederhana berterusan | Sederhana hingga berat berterusan | Sederhana dengan perubahan arah | Ringan ke sederhana, ruang terhad |
| Jejak perumahan relatif | Kecil | Sederhana | Sederhana | Kecil |
| Kelas tindak balas biasa | Standard kepada dikurangkan | Standard kepada dikurangkan | Standard | Standard |
Kompaun nombor kecekapan merentas peringkat. Unit heliks dua peringkat yang berjalan pada 97 peratus setiap peringkat memberikan kira-kira 94 peratus keseluruhan, manakala gabungan cacing heliks pada 88 peratus peringkat tunggal ditambah pra-peringkat heliks pada 97 peratus mendarat lebih hampir kepada 85 peratus keseluruhan. Sepanjang tahun operasi berbilang anjakan, jurang itu diterjemahkan terus kepada kos elektrik, itulah sebabnya pemasangan kitaran tugas tinggi cenderung memihak kepada reka bentuk semua heliks walaupun pilihan cacing sesuai dengan jejak yang lebih kecil.
Kedudukan Melekap dan Kesannya terhadap Kehidupan Galas
Katalog motor gear menyenaraikan beberapa kedudukan pemasangan standard, dan godaan adalah untuk menganggap ini sebagai pilihan geometri semata-mata. Dalam amalan, orientasi pelekap mengubah cara pelincir mengagihkan di dalam perumah dan cara beban dibawa oleh galas, yang menjejaskan hayat perkhidmatan walaupun ketika tork dan penilaian kelajuan adalah sama di atas kertas.
Orientasi aci menegak menumpukan lebih berat pada galas bawah dan memerlukan isipadu minyak yang mencukupi supaya gigi gear atas kekal dilincirkan semasa unit berjalan, kerana pelinciran percikan bergantung pada putaran yang sentiasa mengagihkan semula minyak ke atas. Apabila unit yang pada asalnya dinilai untuk pemasangan kaki dipasang secara menegak tanpa memeriksa paras isian minyak untuk orientasi itu, peringkat atas boleh berjalan kurang pelincir walaupun bah kelihatan penuh dari perspektif yang dipasang di kaki. Menyemak carta isian khusus pelekap sebelum pemasangan, dan bukannya menganggap satu aras minyak digunakan untuk setiap orientasi, adalah salah satu langkah yang lebih diabaikan dalam pentauliahan.
Memahami Tindak Balas dan Bila Ia Sebenarnya Penting
Serangan balas ialah permainan putaran kecil antara gigi mengawan, dibina dengan sengaja supaya gear tidak terikat kerana perubahan suhu menyebabkan perumah dan gear mengembang pada kadar yang berbeza. Untuk kebanyakan aplikasi penghantar, pencampuran dan pengendalian bahan am, kelas tindak balas standard adalah sesuai dan tidak menyebabkan masalah proses yang boleh diukur.
Tindak balas menjadi kebimbangan reka bentuk dalam tiga situasi khusus:
| Jenis Permohonan | Mengapa Tindak Balas Penting | Pendekatan yang Disyorkan |
|---|---|---|
| Pengindeksan atau pemacu kedudukan | Main diterjemahkan terus kepada ralat kedudukan setiap kali arah berbalik | Tentukan kelas tindak balas yang dikurangkan dan sahkan dengan penunjuk dail pada pemasangan akhir |
| Kewajipan balik yang kerap | Pemuatan impak berulang pada perubahan arah mempercepatkan kehausan gigi | Pilih siri yang dinilai untuk membalikkan tugas dan mengurangkan tork sedikit |
| Talian berbilang motor yang disegerakkan | Tindak balas yang tidak sama rata merentas unit menyebabkan hanyut antara paksi disegerakkan | Sumber semua motor gear pada talian daripada spesifikasi kelas tindak balas yang sama |
Di luar kes ini, mengejar kelas tindak balas yang dikurangkan menambah kos tanpa faedah yang sepadan, kerana putaran berterusan biasa dalam satu arah tidak pernah melibatkan permainan dengan cara yang menjejaskan peralatan yang didorong.
Gandingan Motor ke Kotak Gear dan Di Mana Kecekapan Hilang
Malah peringkat gear yang direka dengan baik tidak dapat mengimbangi antara muka motor-ke-gearbox yang lemah. Tiga faktor menentukan berapa banyak output terkadar motor sebenarnya mencapai beban yang didorong:
- Penjajaran aci antara pemutar motor dan pinion masukan. Perumah motor gear bersepadu mengalih keluar pembolehubah ini hampir keseluruhannya kerana motor dipasang di kilang pada perumah, tidak seperti motor dan pengurang yang digandingkan secara berasingan di mana toleransi penjajaran medan menambah kerugian berubah.
- Pramuat galas pada aci input, yang perlu ditetapkan dalam toleransi pengilang. Pramuat terlalu sedikit membolehkan pergerakan aci di bawah beban, dan terlalu banyak meningkatkan kehilangan geseran dan memendekkan hayat galas.
- Gred kelikatan pelincir berbanding dengan suhu operasi ambien. Minyak pelincir yang terlalu likat untuk keadaan permulaan sejuk meningkatkan kehilangan pengadukan semasa permulaan, manakala pelincir yang terlalu nipis untuk suhu ambien yang tinggi meningkatkan haus pada rusuk gigi dari semasa ke semasa.
Menyemak data teknikal untuk unit serong heliks tertentu terhadap julat suhu ambien sebenar tapak pemasangan, dan bukannya menganggap gred pelincir tunggal meliputi semua iklim, menghalang sebahagian besar daripada kegagalan galas pramatang yang dilaporkan dalam data perkhidmatan lapangan.
Senarai Semak Spesifikasi Sebelum Membuat Pesanan
Mengesahkan perkara berikut sebelum memuktamadkan pesanan pembelian mengelakkan punca paling biasa ketidakpadanan antara penilaian katalog dan prestasi medan.
- Sahkan tork keluaran yang diperlukan pada kelajuan operasi sebenar, bukan hanya pada kelajuan papan nama motor, kerana tork dan kelajuan bergerak secara songsang melalui peringkat pengurangan.
- Sahkan kedudukan pelekap dan periksa sama ada spesifikasi isi minyak sepadan dengan orientasi tersebut.
- Semak julat suhu ambien, termasuk sebarang pendedahan tertutup atau luar, terhadap penarafan pelincir standard.
- Tentukan sama ada kitaran tugas termasuk operasi membalikkan atau mula-henti yang kerap, yang mempengaruhi kedua-dua kelas tindak balas dan penilaian terma.
- Sahkan jenis keluaran aci, sama ada aci pepejal, aci berongga atau cakera mengecut, sepadan dengan peralatan penyambung.
- Semak faktor perkhidmatan terhadap beban puncak sebenar, termasuk sebarang pemuatan kejutan semasa permulaan.
Ketepatan Pembuatan dan Kesan Jangka Panjangnya terhadap Bunyi dan Haus
Dua motor gear dengan spesifikasi diterbitkan yang serupa boleh menunjukkan prestasi yang ketara berbeza dalam medan jika satu dipotong dan dipanaskan pada gred toleransi yang lebih ketat daripada yang lain. Ketepatan gigi gear biasanya digredkan pada skala piawai yang mengukur ralat profil, ralat pic dan sisihan sudut heliks. Unit yang dipotong kepada gred yang lebih halus berjalan lebih senyap dan menghasilkan kurang getaran pada beban yang sama, tetapi yang lebih penting, mereka cenderung untuk mengekalkan prestasi tersebut dalam selang servis yang lebih lama kerana corak sentuhan awal lebih hampir kepada ideal, merebakkan haus lebih sekata pada muka gigi dari hari pertama operasi dan bukannya menumpukan pada beberapa titik tinggi yang sedikit di luar toleransi.
Konsistensi rawatan haba penting sama seperti pemotongan awal. Kedalaman pengerasan kotak yang berbeza-beza merentasi gear kosong menghasilkan tompok lembut yang haus lebih cepat di bawah beban, akhirnya menukar profil gigi cukup untuk meningkatkan tindak balas melebihi spesifikasi asalnya. Ini adalah salah satu sebab tindak balas yang diukur medan pada kotak gear yang sudah tua sering melebihi nilai papan nama walaupun apabila unit tidak pernah dibebankan.
Soalan Lazim
S1: Apakah perbezaan praktikal antara motor gear heliks dan motor gear standard?
Istilah motor bergilir merangkumi sebarang kombinasi motor dan peringkat pengurangan, termasuk reka bentuk cacing, serong, planet dan heliks. Motor gear heliks secara khusus menggunakan gigi potong bersudut untuk peringkat pengurangan, yang secara amnya memberikan kecekapan yang lebih tinggi dan hingar yang lebih rendah daripada reka bentuk cacing pada titik harga yang setanding, walaupun ia memerlukan toleransi perumahan yang lebih tepat untuk pembuatan.
S2: Bolehkah unit lekap kaki dipasang secara menegak tanpa pengubahsuaian?
Ia bergantung pada siri dan carta isian minyak khusus yang disediakan oleh pengilang. Sesetengah perumah menggunakan reka bentuk rongga dalaman biasa merentas semua orientasi dan hanya memerlukan paras minyak yang dilaraskan, manakala yang lain menggunakan kedudukan pernafasan dan palam longkang khusus orientasi yang mesti ditukar agar pemasangan menegak berfungsi dengan betul.
S3: Berapakah nisbah pengurangan mempengaruhi kecekapan keseluruhan?
Nisbah yang lebih tinggi biasanya memerlukan lebih banyak peringkat pengurangan, dan setiap peringkat tambahan memperkenalkan kerugian jaringannya sendiri. Unit heliks satu peringkat biasanya mencapai kecekapan peratusan pertengahan hingga sembilan puluhan tinggi, manakala unit peringkat tiga yang diperlukan untuk nisbah yang sangat tinggi boleh jatuh ke dalam lapan puluhan tinggi hanya kerana tiga set kompaun kehilangan jaringan.
S4: Adakah faktor perkhidmatan yang lebih tinggi sentiasa menjadi pilihan yang lebih selamat?
Faktor perkhidmatan yang lebih tinggi memberikan lebih banyak margin terhadap beban hentakan dan pembentukan haba, tetapi saiz motor gear yang terlalu besar melebihi beban sebenar boleh menolak motor ke bahagian yang kurang cekap dalam lengkung operasinya dan meningkatkan kedua-dua kos pembelian dan jejak fizikal tanpa faedah yang sepadan untuk beban yang stabil dan dicirikan dengan baik.
S5: Berapa kerapkah minyak gear perlu diperiksa dalam motor gear heliks bertutup?
Unit yang dimeterai biasanya diisi untuk seumur hidup atau untuk selang perkhidmatan yang panjang, tetapi suhu ambien yang melampau, kemasukan air melalui pengedap yang rosak, atau operasi lanjutan di atas kitaran tugas terkadar boleh merendahkan minyak lebih cepat daripada selang standard yang diandaikan. Pemeriksaan visual pengedap dan pemeriksaan sampel minyak berkala kekal sebagai amalan yang baik walaupun pada unit yang dipasarkan sebagai bebas penyelenggaraan.
