Mengapa BKM Hypoid Gearmotors Mengungguli Pemacu Worm Tradisional: Perbandingan Teknikal

1. Pengenalan: Anjakan Senyap dalam Penghantaran Kuasa Sudut Kanan

Selama beberapa dekad, pengurang gear cacing telah menjadi pilihan lalai untuk penghantaran kuasa sudut kanan kerana jejaknya yang padat dan nisbah pengurangan yang tinggi. Walau bagaimanapun, permintaan industri untuk kecekapan tenaga, kebolehpercayaan dan jumlah kos pemilikan yang lebih rendah telah mendedahkan kelemahan asas dalam teknologi pemacu cacing. Masukkan ke Pengurangan Gear Hypoid BKM — generasi baharu motor gear hipoid yang menggabungkan kelebihan penggearan heliks dan hipoid. Direka kejuruteraan dengan ketepatan, siri BKM menawarkan kecekapan sehingga 30% lebih tinggi, suhu operasi yang jauh lebih rendah dan hayat perkhidmatan yang dilanjutkan berbanding pemacu cacing konvensional. Artikel ini menyediakan perbandingan teknikal, dipacu data yang menerangkan sebabnya Motor gear hypoid BKM penyelesaian dengan pantas menggantikan pengurang cacing merentas penghantar, pengendalian bahan dan automasi industri.

2. Perbezaan Asas: Hypoid vs. Worm Gear Reducer

Untuk memahami jurang prestasi, kita mesti memeriksa geometri dan mekanik kenalan. Pemacu cacing terdiri daripada cacing berulir yang melibatkan roda gangsa, mengakibatkan geseran gelongsor merentasi kawasan sentuhan yang besar. Sebaliknya, a kotak gear hypoid kecekapan tinggi menggunakan mengimbangi, gigi seperti serong lingkaran dengan gerakan bergolek dan gelongsor yang dioptimumkan untuk kecekapan. Jadual di bawah meringkaskan perbezaan kritikal.

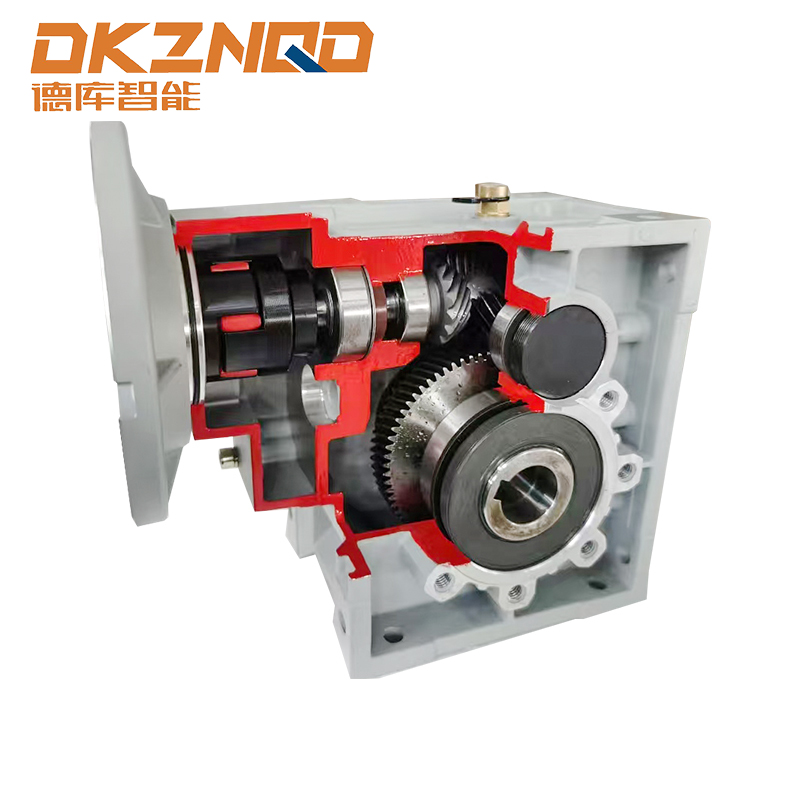

The Pengurangan hipoid siri BKM menggunakan gear hypoid tanah berkarburkan kes yang mengekalkan sentuhan gigi optimum di bawah beban. Reka bentuk ini menghilangkan geseran gelongsor berat yang melanda set cacing, secara langsung diterjemahkan kepada kehilangan tenaga dan tekanan haba yang lebih rendah.

3. Kelebihan Kecekapan: Kejayaan Penjimatan Tenaga

Kecekapan adalah sebab yang paling menarik untuk peralihan. Data medan daripada aplikasi operasi berterusan (cth., sistem penghantar 24/7) menunjukkan bahawa pengurang gear cacing lazimnya beroperasi pada kecekapan 50–70% pada beban nominal, menurun lagi dalam keadaan mula-henti atau beban separa. Sebaliknya, a motor gear hypoid sudut kanan seperti siri BKM mencapai kecekapan 92–96% merentasi julat tork yang luas. SVG berikut menggambarkan keluk kecekapan perbandingan pada tiga nisbah pengurangan (10:1, 20:1, 30:1).

Contoh dunia sebenar: pusat logistik yang mengendalikan 15 unit pemacu penghantar (setiap 2.2 kW) 16 jam/hari, 5 hari/minggu. Menggantikan pemacu cacing (kecekapan purata 68%) dengan Motor gear hipoid BKM (93% kecekapan) mengurangkan penggunaan tenaga tahunan daripada 96,500 kWj kepada 70,600 kWj — menjimatkan lebih 25,900 kWj dan USD 2,800 setahun dalam kos elektrik (pada $0.11/kWj). Keuntungan kecekapan ini juga mengurangkan jejak CO2 sebanyak kira-kira 11 tan setiap tahun.

4. Prestasi Terma dan Kebolehpercayaan Operasi

Haba adalah musuh jangka hayat kotak gear. Pemacu cacing menukar tenaga yang hilang kepada haba, selalunya mencapai suhu permukaan 80–95°C di bawah tugas berterusan. Ini mempercepatkan pengoksidaan minyak, merendahkan pengedap dan mengurangkan hayat gear. Sebaliknya, Pengurangan gear hypoid BKM mengendalikan 30–40°C lebih sejuk kerana kecekapan yang lebih tinggi dan saluran pelinciran yang dioptimumkan. Tekanan haba yang lebih rendah membawa kepada tiga faedah yang boleh diukur:

• Selang pertukaran minyak yang dilanjutkan: Pemacu cacing sering memerlukan penukaran minyak setiap 2,500-4,000 jam; Unit hypoid BKM mencapai 8,000-10,000 jam dengan pelincir sintetik.
• Keutuhan meterai: Pada suhu bah 60°C berbanding 90°C, penuaan elastomer pengedap melambatkan sebanyak 3 faktor, menghapuskan risiko kebocoran.
• Kapasiti beban terputus-putus yang lebih tinggi: Gear hipoid boleh mengekalkan tork puncak 150% tanpa penutupan terma, manakala cacing memandu risiko calar gigi.

Dalam kes jentera pembungkusan (kitaran tugas: beban 80%, ambien 35°C), kotak gear cacing mencetuskan penggera suhu selepas 11 bulan; BKM itu motor gear hypoid sudut kanan beroperasi selama lebih 36 bulan tanpa sebarang penyelenggaraan berkaitan haba.

5. Reka Bentuk Sudut Kanan Padat dengan Fleksibiliti Lebih Besar

Pemacu cacing tradisional cemerlang pada kekompakan sudut kanan, tetapi seni bina heliks-hipoid BKM sepadan atau malah mengurangkan panjang paksi sambil menyediakan pilihan pemasangan aci berongga atau kaki. Offset hypoid membolehkan jarak tengah yang lebih rendah untuk nisbah yang sama, menjadikan penyepaduan ke dalam bingkai jentera yang ketat lebih mudah. Kelebihan reka bentuk utama:

• Siri BKM menawarkan diameter input dari 56 hingga 112 mm, julat tork sehingga 1500 Nm, dan nisbah dari 5:1 hingga 200:1 (dua peringkat helical-hypoid).
• Pemasangan sejagat: kaki, bebibir atau aci dipasang tanpa penurunan prestasi.
• Pelepasan hingar yang lebih rendah: Jalinan hipoid sememangnya lebih senyap daripada gelongsor cacing - biasanya 65 dBA berbanding 78 dBA pada 1450 rpm.

Gabungan daripada Unit gear heliks-hipoid BKM geometri dengan penggearan tanah ketepatan memberikan ketumpatan kuasa yang mengatasi pengurang cacing sebanyak 35% — lebih tork dalam sampul yang lebih kecil.

6. Analisis Kos Kitaran Hayat (LCA): Perspektif Lima Tahun

Walaupun harga pembelian awal motor gear hypoid boleh 15–20% lebih tinggi daripada pemacu cacing yang setara, jumlah kos pemilikan (TCO) menceritakan kisah yang berbeza. Jadual di bawah membandingkan penggunaan 2.2 kW, nisbah 15:1 biasa dalam tempoh lima tahun (operasi berterusan, 8,760 h/tahun).

TCO 38% lebih rendah ini mewajarkan peningkatan, dengan ROI dicapai biasanya dalam masa 18–24 bulan. Untuk armada 20 unit, penjimatan tahunan melebihi $10,000.

7. Prestasi Aplikasi Dunia Sebenar

Dua kes industri yang didokumenkan (tanpa rujukan jenama) menyerlahkan peralihan:

Kes A – Penghantar pemasangan automotif

Pemacu cacing asal (30 unit) mengalami kesesakan yang kerap disebabkan pengembangan haba dan memerlukan tambah nilai minyak bulanan. Selepas pengubahsuaian dengan motor gear hypoid BKM, masa beroperasi meningkat sebanyak 11%, dan pesanan kerja penyelenggaraan menurun sebanyak 78% dalam tempoh dua tahun. Kilang itu melaporkan purata penjimatan tenaga sebanyak 28% diukur pada input motor.

Kes B – Garisan mengisi botol makanan & minuman

Persekitaran kelembapan yang tinggi menyebabkan kakisan pemacu cacing dan pengemulsi pelincir. Versi bebibir keluaran keluli tahan karat BKM kotak gear hypoid kecekapan tinggi menyediakan perlindungan IP65, mengurangkan masa henti pembersihan sebanyak 60%, dan menghapuskan penggantian tidak berjadual selama tiga tahun berturut-turut.

Contoh-contoh ini mengesahkan bahawa Pengurangan hipoid siri BKM menyelesaikan titik kesakitan operasi sebenar melebihi nombor kecekapan mudah.

8. Spesifikasi Teknikal & Kriteria Pemilihan

Semasa menilai a motor gear hypoid sudut kanan untuk naik taraf, pertimbangkan parameter berikut yang biasanya tersedia dalam barisan produk BKM:

• Tork nominal: 50–1500 Nm (bergantung pada saiz bingkai)
• Nisbah pengurangan (hipoid peringkat tunggal): 5:1, 8:1, 10:1, 15:1, 20:1, 30:1, 40:1, 50:1
• Kombinasi dua peringkat (hipoid heliks): sehingga 200:1
• Beban jejari yang dibenarkan pada aci keluaran: sehingga 8,000 N
• Kecekapan pada beban penuh: 90–96% (menurun sedikit pada nisbah yang lebih tinggi)
• Julat suhu operasi: -25°C hingga 50°C tanpa penyejukan tambahan

Memilih saiz yang betul melibatkan faktor perkhidmatan pemadanan (biasanya 1.2–1.5 untuk tugas penghantar) dan mengesahkan penarafan terma. Oleh kerana unit hypoid BKM menjana kurang haba, ia sering membenarkan satu saiz bingkai lebih kecil berbanding pemacu cacing untuk aplikasi yang sama, mengurangkan inersia dan kos.

9. Soalan Lazim

S1: Bolehkah motor gear hypoid BKM menggantikan terus pemacu cacing sedia ada tanpa pengubahsuaian mekanikal?

Dalam kebanyakan kes, ya. Unit BKM direka bentuk dengan input bebibir IEC standard dan dimensi aci keluaran yang boleh ditukar ganti (pepejal atau berongga). Walau bagaimanapun, sahkan corak lubang pelekap dan ketinggian aci; plat penyesuai mungkin diperlukan untuk beberapa bingkai lama. Panjang keseluruhan selalunya serupa atau lebih pendek.

S2: Adakah kelebihan kecekapan dikekalkan pada kelajuan rendah atau beban separa?

ya. Pemacu cacing mengalami penurunan kecekapan yang curam pada kelajuan rendah (di bawah input 300 rpm) disebabkan oleh keadaan pelinciran sempadan. Gear hypoid BKM mengekalkan kecekapan lebih 85% walaupun pada output 50 rpm, menjadikannya unggul untuk aplikasi pemacu frekuensi berubah (VFD).

S3: Adakah pengunci hipoid BKM mengunci sendiri seperti pemacu cacing?

Tidak, gear hypoid tidak secara semula jadi mengunci sendiri. Untuk aplikasi yang memerlukan kefungsian henti belakang, brek luaran atau peranti henti belakang mesti ditambah. Walau bagaimanapun, geseran rendah membolehkan pemanduan belakang, yang bermanfaat untuk pelarasan manual atau pelepasan keselamatan.

S4: Apakah pelincir yang disyorkan untuk unit gear hypoid BKM?

Minyak sintetik PAO atau polyglycol berasaskan ISO VG 150–220 adalah standard, memberikan selang saliran lanjutan dan kelikatan yang stabil pada suhu. Tidak seperti pemacu cacing, bahan tambahan molibdenum tidak diperlukan, mengurangkan degradasi kimia jangka panjang.

S5: Apakah tempoh bayaran balik biasa yang boleh dijangkakan apabila menaik taraf daripada worm kepada hypoid?

Berdasarkan penjimatan tenaga sahaja (dengan andaian 3000 jam operasi/tahun, $0.12/kWj), julat bayaran balik antara 12 hingga 30 bulan. Apabila termasuk penyelenggaraan yang dikurangkan, bayaran balik selalunya jatuh di bawah 18 bulan. Ramai pengguna industri melihat ROI penuh dalam tempoh dua tahun pertama.

10. Kesimpulan: Keputusan mengenai Hypoid vs Worm

Kelebihan kejuruteraan daripada Pengurangan Gear Hypoid BKM tidak lagi khusus — mereka membentuk semula spesifikasi pemacu sudut kanan merentas industri. Dengan kecekapan unggul (92–96% vs 55–75%), suhu operasi yang lebih rendah secara mendadak, jangka hayat yang dilanjutkan dan jumlah kos pemilikan 30–40% lebih rendah dalam tempoh lima tahun, keputusannya adalah jelas. Walaupun pemacu cacing mengekalkan perkaitan untuk pegangan beban statik atau aplikasi berkelajuan sangat rendah (di bawah 10 rpm), sebarang sistem dinamik, tugas berterusan atau sensitif tenaga akan mendapat manfaat daripada motor gear hypoid BKM. Memandangkan pengurus loji berusaha untuk memenuhi sasaran pengurangan karbon dan mengurangkan perbelanjaan operasi, peralihan daripada cacing kepada kotak gear hypoid kecekapan tinggi teknologi bukan sekadar naik taraf — ia adalah keperluan strategik.

Untuk saiz terperinci dan sokongan aplikasi, rujuk dokumentasi teknikal Pengurangan hipoid siri BKM atau hubungi pakar kawalan gerakan. Masa depan penghantaran kuasa sudut kanan adalah hipoid, dan keluarga BKM mendahuluinya.
