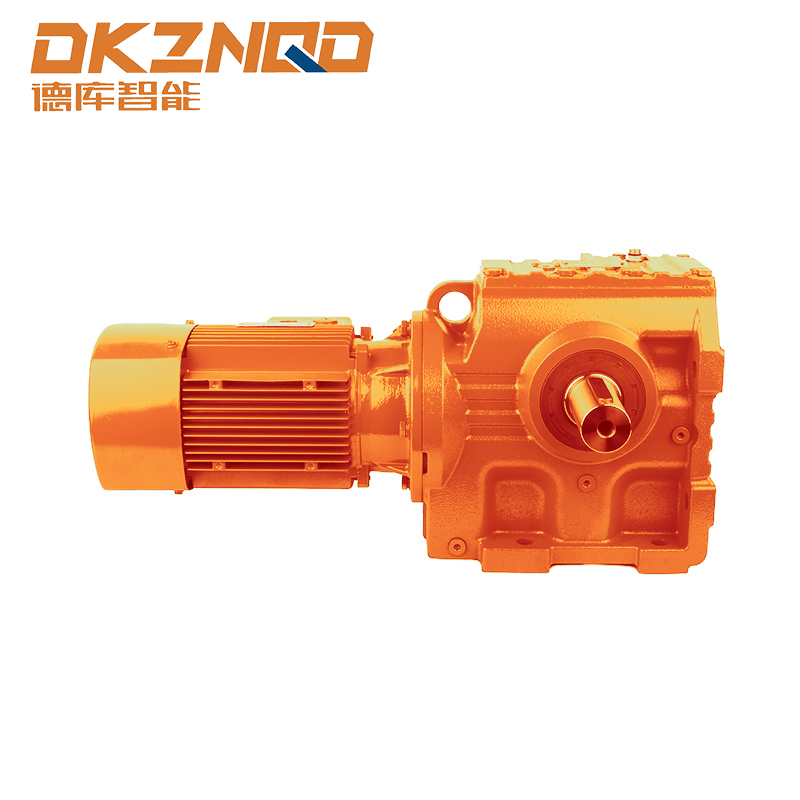

Pengenalan kepada Motor Gear Cacing Heliks Siri S
The Motor gear cacing heliks siri S digunakan secara meluas dalam jentera perindustrian kerana reka bentuknya yang padat, penghantaran tork yang tinggi, dan kebolehpercayaan di bawah keadaan operasi yang pelbagai. Memahami kedudukan pelekap (M1-M6) daripada unit gear ini adalah penting untuk jurutera dan pereka sistem yang bertujuan untuk mencapai prestasi optimum dan memastikan keserasian mekanikal.
Artikel ini menyelidiki kedudukan pelekap khusus yang tersedia untuk unit gear siri S, meneroka konfigurasi, kelebihan dan aplikasi praktikalnya dalam pelbagai industri.
Gambaran Keseluruhan Kedudukan Melekap (M1-M6)
Unit gear siri S direka untuk menyokong berbilang orientasi pelekap, dikategorikan sebagai M1 hingga M6. Setiap kedudukan pelekap sepadan dengan susunan unik aci input dan output berbanding dengan perumahan motor. Memilih kesan kedudukan pelekap yang betul:
- Kecekapan operasi dan penghantaran tork
- Kemudahan pemasangan di ruang terhad
- Kebolehcapaian penyelenggaraan dan pematuhan keselamatan
Di bawah ialah penjelasan terperinci bagi setiap kedudukan pelekap dan aplikasinya:
Kedudukan M1: Pemasangan Kaki Mendatar
Kedudukan pemasangan M1 merujuk kepada pemasangan mendatar dengan unit gear dipasang pada tapak atau platform. Aci keluaran adalah selari dengan pangkalan, menjadikannya sesuai untuk:
- Penghantar dan sistem pengendalian bahan
- Jentera pembungkusan di mana pemasangan aras lantai lebih disukai
- Aplikasi yang memerlukan penjajaran yang stabil di bawah beban tork yang tinggi
Kelebihan pemasangan M1 termasuk akses mudah untuk pelinciran dan pemeriksaan , dan keserasian dengan dimensi asas piawai yang biasa digunakan dalam persediaan gear industri.
Kedudukan M2: Pemasangan Bebibir Mendatar
Konfigurasi M2 melibatkan pemasangan mendatar dengan bebibir pada hujung aci keluaran untuk gandingan terus. Orientasi ini sesuai untuk:
- Penyepaduan terus ke dalam jentera berputar tanpa kurungan tambahan
- Pam, pemampat dan pemacu kipas di mana penjajaran aci adalah kritikal
- Aplikasi yang memerlukan pemasangan padat dalam ruang mendatar terhad
Lekap bebibir M2 mengurangkan penghantaran getaran dan memudahkan pemasangan jika dibandingkan dengan alternatif yang dipasang di kaki.
Kedudukan M3: Aci Menegak Ke Bawah
Dalam konfigurasi M3, aci keluaran menghala ke bawah. Ini amat berguna apabila menyambung kepada jentera berorientasikan menegak, seperti:
- Pengadun dan pengacau dalam kilang kimia atau pemprosesan makanan
- Pengangkut menegak dan lif
- Aplikasi yang memerlukan pemacu terus ke bawah dengan sambungan aci minimum
Orientasi pelekap ini memerlukan pertimbangan yang teliti terhadap pelinciran dan pengedap kerana pengedaran minyak yang dipacu graviti sepanjang gear.
Kedudukan M4: Aci Menegak Atas
M4 ialah songsang bagi M3, di mana aci keluaran menghala ke atas. Ia biasanya digunakan dalam:
- Lif baldi dan penghantar menegak dengan gerakan ke atas
- Pengadun industri di mana penghantaran tork perlu menggerakkan bahan ke atas
- Situasi di mana unit gear dipasang di bawah mekanisme yang disambungkan untuk penjajaran menegak padat
Kedudukan M4 perlu penghalaan pelinciran yang dioptimumkan untuk memastikan pengedaran minyak sekata merentasi cacing dan gear heliks.
Kedudukan M5: Aci Mendatar Dipasang Disisi
M5 mewakili orientasi mendatar di mana unit gear dipasang pada sisinya. Jawatan ini dipilih untuk:
- Mesin dengan kekangan ruang yang memerlukan pemasangan gear sisi
- Integrasi ke dalam sistem penghantar dengan mata pemacu mengimbangi
- Aplikasi yang memerlukan penjajaran yang lebih baik antara motor dan aci terdorong dengan jejak yang minimum
Pemasangan sisi boleh meningkatkan kestabilan mekanikal dalam sistem padat tetapi mungkin memerlukan kurungan atau sokongan tersuai.
Kedudukan M6: Bebibir Menegak
Konfigurasi M6 menggabungkan orientasi aci menegak dengan pelekap bebibir. Faedah utama termasuk:
- Memudahkan sambungan terus ke motor menegak atau pam
- Sesuai untuk pemasangan dengan had ketinggian atau di mana ruang lantai dikekang
- Pengagihan tork yang lebih baik dalam aplikasi menegak beban tinggi
Kedudukan M6 selalunya memerlukan penjajaran yang tepat dan mungkin mendapat manfaat daripadanya pelekap peredam getaran untuk memastikan kestabilan operasi jangka panjang.
Pertimbangan Praktikal untuk Pemilihan Pemasangan
Memilih kedudukan pelekap yang betul adalah lebih daripada keputusan mekanikal—ia melibatkan pertimbangan persekitaran operasi, kebolehcapaian dan keperluan penyelenggaraan. Jurutera harus mempertimbangkan:
- Arah beban dan keperluan tork
- Pengagihan pelinciran dan pengekalan minyak gear
- Kekangan ruang dan integrasi dengan jentera sedia ada
- Kemudahan pemeriksaan, kebolehservisan dan pematuhan keselamatan
Mematuhi pertimbangan ini memastikan prestasi optimum dan jangka hayat yang dilanjutkan daripada unit gear.
Jadual Perbandingan Kedudukan Melekap Siri S
| Kedudukan Melekap | Orientasi aci | Aplikasi Biasa | Pertimbangan Pemasangan |
| M1 | Mendatar | Penghantar, mesin pembungkusan | Pemasangan asas yang stabil, penyelenggaraan mudah |
| M2 | Mendatar, flange | Pam, kipas, pemampat | Pengurangan getaran, pemasangan padat |
| M3 | Menegak ke bawah | Pengadun, penghantar menegak | Pengedaran minyak berbantukan graviti diperlukan |
| M4 | Menegak ke atas | Lif baldi, pembancuh | Penghalaan pelinciran yang dioptimumkan diperlukan |
| M5 | Mendatar, side-mounted | Pemacu penghantar sisi | Mungkin memerlukan kurungan tersuai |
| M6 | Menegak, bebibir | Pam menegak, pemacu menegak padat | Penjajaran ketepatan, redaman getaran |
Kesimpulan
Memahami kedudukan pelekap M1-M6 untuk Motor gear cacing heliks siri S membolehkan jurutera membuat keputusan termaklum mengenai pemasangan, penghantaran tork, dan jangka hayat sistem. Setiap kedudukan menawarkan kelebihan unik yang disesuaikan dengan keperluan operasi tertentu, memastikan bahawa unit gear berfungsi dengan pasti di bawah senario industri yang pelbagai.
Pemilihan yang betul, digabungkan dengan pertimbangan untuk pelinciran, penjajaran dan kebolehcapaian, boleh meningkatkan prestasi dan kecekapan penyelenggaraan sistem gear industri dengan ketara.
Soalan Lazim
S1: Apakah perbezaan antara kedudukan pelekap M1 dan M2?
M1 dipasang kaki mendatar, manakala M2 menggunakan bebibir untuk pemasangan mendatar, sesuai untuk gandingan terus dengan jentera dan kawalan getaran yang dipertingkatkan.
S2: Bolehkah unit gear siri S beroperasi dalam kedudukan menegak?
Ya, M3, M4 dan M6 membenarkan pemasangan menegak, dengan perhatian yang teliti terhadap pelinciran dan penjajaran untuk memastikan operasi yang boleh dipercayai.
S3: Kedudukan pelekap manakah yang terbaik untuk persediaan terhad ruang?
M5 (dipasang sisi mendatar) dan M6 (bebibir menegak) sesuai untuk pemasangan padat di mana ruang lantai adalah terhad.
S4: Adakah kedudukan pelekap menjejaskan keperluan penyelenggaraan?
Ya, kedudukan seperti M3 dan M4 memerlukan penghalaan pelinciran yang teliti, manakala M1 dan M2 membenarkan akses yang lebih mudah untuk pemeriksaan dan servis.
05 Jun,2025
