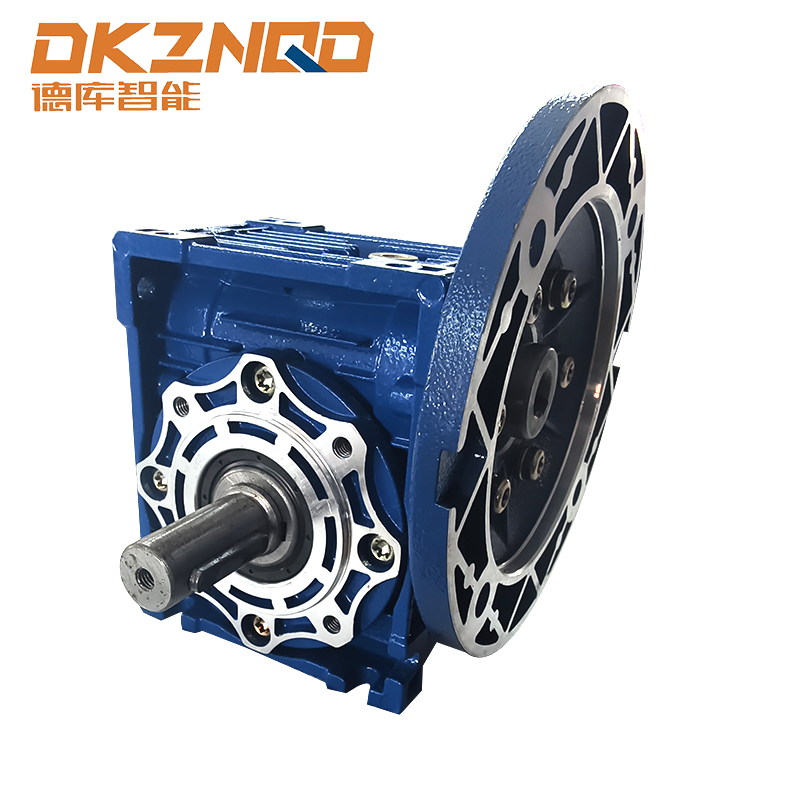

Apakah itu RV Worm Gear Reducer dan Bagaimana Ia Berfungsi?

Dalam bidang jentera perindustrian dan automasi, penghantaran kuasa dan gerakan yang cekap adalah yang terpenting. Di antara pelbagai komponen yang direka untuk tujuan ini, pengurangan kelajuan memainkan peranan penting dalam melaraskan kelajuan output dan tork dari motor ke tahap yang diperlukan untuk aplikasi. Satu jenis yang ketara dalam kategori ini ialah pengurang gear cacing rv. Peranti ini terkenal dengan gabungan unik pemacu sikloidal dan pemacu gear cacing, menghasilkan mekanisme yang menawarkan output tork tinggi, kapasiti beban hentakan yang luar biasa dan dimensi padat. Memahami prinsip reka bentuk, mekanik operasi, dan aplikasi yang sesuai bagi sesuatu pengurang gear cacing rv adalah penting untuk jurutera dan pereka yang mencari prestasi optimum dan kebolehpercayaan dalam persekitaran yang mencabar.

Istilah "RV" selalunya merupakan singkatan untuk "vektor putaran," yang membayangkan keupayaan pengurang untuk mengurus daya putaran dengan cekap. Reka bentuk ini menggabungkan dua peringkat pengurangan kelajuan yang berbeza. Peringkat utama biasanya melibatkan set gear cacing, manakala peringkat kedua menggunakan mekanisme kincir sikloidal. Pendekatan hibrid ini membolehkan pengurang gear cacing rv mengatasi beberapa batasan yang wujud dalam kotak gear cacing standard, seperti kecekapan yang lebih rendah dan rintangan hentakan terhad, sambil mengekalkan kelebihannya, seperti nisbah pengurangan yang tinggi dan kekompakan. Hasilnya ialah komponen yang teguh dan berkebolehan tinggi yang berfungsi sebagai asas dalam banyak sistem kawalan gerakan ketepatan.

Reka Bentuk dan Komponen Asas

Seni bina pengurang gear cacing rv adalah kompleks namun elegan, direka bentuk untuk ketahanan dan prestasi. Pembinaannya boleh dipecahkan kepada beberapa komponen utama yang berfungsi secara bersama untuk mencapai fungsinya. Elemen utama pertama ialah peringkat input gear cacing. Ini terdiri daripada skru cacing, yang merupakan komponen pemacu yang disambungkan ke aci input dan motor, dan roda cacing. Apabila skru cacing berputar, benangnya bercantum dengan gigi pada roda cacing, menyebabkan roda berputar. Peringkat ini menyediakan pengurangan kelajuan awal dan ketara dan peningkatan tork.

Peringkat kedua dan menentukan ialah mekanisme pengurangan sikloidal. Bahagian ini terdiri daripada satu set komponen termasuk sesondol sipi, cakera sikloidal, pin gelang, dan mekanisme keluaran. Pergerakan dari roda cacing dipindahkan ke sesondol sipi. Cam ini kemudiannya memacu dua cakera sikloidal, yang mempunyai bentuk lobed, seperti kacang buah pinggang dengan lubang di sekeliling perimeternya. Cakera ini bercantum dengan cincin pin pegun yang ditempatkan di dalam selongsong pengurang. Pergerakan sesondol sipi menyebabkan cakera sikloidal mengalami putaran berayun yang kompleks. Walau bagaimanapun, kerana cakera dikekang oleh pin pegun, gerakannya diterjemahkan ke dalam putaran aci keluaran yang perlahan dan terkawal. Proses dua peringkat inilah yang memberikan pengurang gear cacing rv ciri-ciri yang luar biasa.

Ciri reka bentuk kritikal ialah penyepaduan galas penggelek tirus pra-muat susunan. Sistem galas ini bertanggungjawab untuk menyokong beban dan momen tinggi yang dikenakan oleh pengurang semasa operasi. Ia memastikan ketegaran struktur, meminimumkan pesongan di bawah beban, dan menyumbang kepada ketepatan kedudukan dan umur panjang unit yang luar biasa. Tambahan pula, keseluruhan pemasangan ditempatkan dalam selongsong tegar, berkekuatan tinggi, selalunya dituang daripada besi atau aluminium, yang memberikan perlindungan daripada bahan cemar dan mengekalkan penjajaran tepat semua komponen dalaman. Pembinaan yang teguh adalah sebab utama penggunaannya yang meluas dalam aplikasi tugas berat.

Prinsip Operasi dan Ciri Utama

Pengendalian pengurang gear cacing rv adalah simfoni ketepatan mekanikal. Kuasa digunakan pada aci input, memutar skru cacing. Penglibatan antara skru cacing dan roda cacing mencapai pengurangan pertama. Roda cacing yang kini berputar lebih perlahan memacu sesondol sipi peringkat sikloid. Putaran sesondol ini memberikan gerakan sipi kepada cakera sikloidal. Apabila cakera ini bergerak, lobusnya bergolek di sekeliling bahagian dalam pin gelang pegun. Untuk setiap putaran penuh sesondol sipi, cakera sikloidal mara dengan beberapa lobus bersamaan dengan perbezaan antara bilangan lobus pada cakera dan bilangan pin pegun. Tindakan ini menghasilkan nisbah pengurangan yang sangat tinggi pada peringkat kedua.

Gabungan kedua-dua peringkat ini membolehkan pengurang gear cacing rv mencapai nisbah pengurangan satu peringkat yang sangat tinggi, selalunya antara 30:1 hingga lebih 100:1. Keluaran akhir ialah putaran aci keluaran yang lancar dan berterusan pada kelajuan yang sangat berkurangan dan tork yang dikuatkan dengan ketara. Salah satu kelebihan paling ketara reka bentuk ini ialah rintangan beban kejutan yang luar biasa . Kawasan sentuhan yang besar antara cuping cakera sikloidal dan pin gelang, bersama-sama dengan kekuatan komponen, membolehkan pengurang menyerap dan menahan beban hentaman mendadak dan kuat yang akan merosakkan atau memusnahkan kotak gear jenis lain.

Satu lagi ciri yang menentukan ialah kekakuan kilasan yang tinggi dan tindak balas yang minimum . Kekakuan kilasan merujuk kepada rintangan pengurang untuk berpusing di bawah beban, yang penting untuk mengekalkan ketepatan dalam sistem penentududukan. Reka bentuk wujud mekanisme sikloid, dengan berbilang titik sentuhan, memastikan bahawa terdapat sedikit pergerakan bebas atau "permainan" antara aci input dan output. Serangan balas rendah ini penting untuk aplikasi yang memerlukan gerakan berulang dan tepat, seperti dalam lengan robot atau jentera CNC. Selain itu, sementara pengurang gear cacing standard terkenal dengan kecekapannya yang lebih rendah, penggabungan tindakan guling dalam peringkat sikloidal meningkatkan kecekapan keseluruhan pengurang gear cacing rv, menjadikannya pilihan yang lebih mementingkan tenaga untuk operasi berterusan.

Kelebihan dan Had dalam Aplikasi

Reka bentuk unik pengurang gear cacing rv memberikan satu set kelebihan tersendiri yang menjadikannya sesuai untuk pelbagai tugas industri yang mencabar. Faedahnya yang paling terkenal ialah keupayaannya yang tiada tandingan untuk mengendalikan beban kejutan yang tinggi. Ini menjadikannya pilihan yang ideal untuk aplikasi seperti peralatan pengendalian bahan, penghancur atau jentera pembinaan, di mana perubahan beban yang mendadak dan teruk adalah perkara biasa. Kekukuhan komponen dalamannya memastikan operasi yang boleh dipercayai dan hayat perkhidmatan yang panjang walaupun dalam keadaan yang teruk ini.

Tambahan pula, ia reka bentuk yang padat dan menjimatkan ruang adalah kelebihan utama. Walaupun ketumpatan kuasa tinggi dan output torknya, pengurang gear cacing rv selalunya mempunyai jejak yang lebih kecil berbanding dengan jenis pengurang lain yang menawarkan prestasi yang serupa. Kekompakan ini tidak ternilai dalam reka bentuk jentera moden, di mana ruang selalunya pada premium. Ketegaran kilasan yang tinggi dan tindak balas yang rendah, seperti yang dinyatakan sebelum ini, menjadikannya pilihan utama untuk aplikasi ketepatan. Ini termasuk penggunaannya yang meluas dalam robot perindustrian, di mana ia biasanya ditemui pada sendi pangkal, lengan dan bahu, memberikan kekuatan untuk membawa muatan berat dan ketepatan untuk meletakkannya dengan betul.

Walau bagaimanapun, seperti mana-mana komponen kejuruteraan, ia bukan tanpa batasannya. Pertimbangan utama ialah kos. Proses pembuatan untuk pengurang gear cacing rv adalah rumit, memerlukan pemesinan dan pemasangan berketepatan tinggi. Akibatnya, unit ini biasanya lebih mahal daripada kotak gear cacing standard atau pengurang gear heliks. Pelaburan awal yang lebih tinggi ini mesti dibenarkan oleh keperluan aplikasi untuk prestasi, ketahanan dan ketepatan. Pertimbangan lain ialah, walaupun kecekapan dipertingkatkan ke atas pemacu cacing tulen, kecekapannya mungkin masih lebih rendah daripada pengurang gear planet dalam beberapa julat operasi. Oleh itu, untuk aplikasi yang berjalan secara berterusan di mana penggunaan tenaga menjadi kebimbangan utama, faktor ini mesti ditimbang dengan faedahnya yang lain.

Jadual berikut meringkaskan kelebihan dan pertimbangan utama:

Aplikasi dan Kegunaan Perindustrian Biasa

Sifat teguh dan tepat pengurang gear cacing rv memastikan kehadirannya merentasi pelbagai spektrum industri. Penggunaannya ditentukan oleh keperluan untuk penghantaran kuasa yang boleh dipercayai dalam keadaan yang mencabar. Dalam bidang robotik, ia adalah sangat diperlukan. Sendi robot bersendi sangat bergantung pada pengurang ini untuk menyediakan tork yang diperlukan untuk pergerakan sambil memastikan ketepatan dan kekakuan yang diperlukan untuk kedudukan alat dan bahan kerja yang tepat. Daripada barisan pemasangan automotif kepada penempatan komponen elektronik, pengurang gear cacing rv membolehkan gerakan lancar dan berkuasa yang mentakrifkan automasi moden.

Satu lagi bidang penggunaan yang penting ialah dalam peralatan pengendalian bahan. Sistem penghantar, sama ada dalam pengendalian bagasi lapangan terbang, pusat pengedaran gudang atau operasi perlombongan, sering menggunakan pengurang ini untuk memacu penggelek atau tali pinggang. Kapasiti beban kejutan mereka adalah penting untuk mengendalikan permulaan, hentian dan impak barang berat secara mengejut. Begitu juga, mereka terdapat dalam jentera angkat dan angkat seperti kren dan win, di mana output tork tinggi dan keselamatan sedia ada—pacuan cacing biasanya mengunci sendiri dan menghalang pemanduan belakang—memberikan kuasa dan keselamatan semasa mengendalikan beban yang digantung.

Industri makanan dan minuman, farmaseutikal dan pembungkusan juga menggunakan pengurang ini dalam mesin seperti mesin pengisian, pelet dan sistem pelabelan. Dalam tetapan ini, selain prestasi, kebolehpercayaan dan kebersihan adalah penting. Banyak pengurang gear cacing rv tersedia dengan perumah dan salutan tertutup yang tahan kakisan dan boleh menahan prosedur pencucian, menjadikannya sesuai untuk persekitaran yang bersih dan steril. Aplikasi biasa lain termasuk peralatan pembinaan (cth., pengadun konkrit, gelang slewing jengkaut), alatan mesin untuk jadual pengindeksan, dan sebarang situasi di mana tork tinggi, output berkelajuan rendah diperlukan daripada sumber yang padat dan teguh.

Kriteria Pemilihan dan Garis Panduan Penyelenggaraan

Memilih pengurang gear cacing rv yang sesuai untuk aplikasi tertentu memerlukan analisis teliti beberapa parameter operasi. Faktor utama adalah yang diperlukan tork keluaran dan kelajuan operasi . Pengurang mesti bersaiz untuk mengendalikan tork maksimum aplikasi, termasuk sebarang beban kejutan yang dijangkakan, tanpa melebihi kapasiti terkadarnya. Tambahan pula, nisbah pengurangan mesti dipilih untuk mencapai kelajuan keluaran yang dikehendaki daripada kelajuan motor input yang tersedia. Faktor kritikal lain termasuk jenis dan magnitud beban luaran, seperti beban jejarian, beban paksi, dan beban momen, yang bertindak pada aci keluaran. Daya ini disokong oleh galas keluaran, dan melebihi penarafannya boleh menyebabkan kegagalan pramatang.

Persekitaran operasi adalah satu lagi kriteria pemilihan penting. Faktor seperti suhu ambien, kehadiran habuk, lembapan atau bahan kimia yang menghakis akan menentukan keperluan untuk pengedap khusus, rawatan permukaan atau pelincir khas. Sebagai contoh, aplikasi dalam suhu yang melampau memerlukan pelincir dengan kelikatan dan kestabilan haba yang sesuai. Hayat perkhidmatan dan kitaran tugas yang diingini (operasi berterusan vs. terputus-putus) juga akan mempengaruhi proses pemilihan, memastikan pengurang memenuhi jangkaan kebolehpercayaan.

Setelah dipasang, penyelenggaraan yang betul adalah kunci untuk memaksimumkan hayat perkhidmatan dan prestasi pengurang gear cacing rv. Tugas penyelenggaraan yang paling penting ialah pengurusan pelinciran tetap . Jenis dan kuantiti pelincir yang betul mesti digunakan, dan ia harus ditukar pada selang waktu yang disyorkan oleh pengilang, berdasarkan keadaan operasi. Pemeriksaan berkala untuk kebocoran minyak dan pencemaran juga penting. Selain itu, adalah penting untuk memeriksa secara rutin bunyi atau getaran yang luar biasa, yang boleh menjadi penunjuk awal ketidakjajaran, kehausan galas atau isu dalaman yang lain. Memastikan semua bolt pemasangan selamat dan unit tidak dikenakan beban melebihi spesifikasinya akan menyumbang kepada operasi jangka panjang tanpa masalah. Walaupun pengurang ini direka untuk ketahanan, pengabaian penyelenggaraan asas boleh menyebabkan masa henti yang boleh dielakkan dan pembaikan yang mahal.

Kesimpulannya, pengurang gear cacing rv berdiri sebagai kemuncak reka bentuk penghantaran kuasa, dengan mahir menggabungkan kelebihan penggearan cacing dan sikloidal. Ciri-cirinya yang menonjol—kapasiti tork yang tinggi, daya tahan luar biasa terhadap beban kejutan, saiz padat dan tindak balas yang minimum—menjadikannya penyelesaian kejuruteraan untuk aplikasi industri yang paling mencabar. Daripada sambungan tepat robot kimpalan kepada pemacu berkuasa tali pinggang penghantar yang menggerakkan banyak bahan, peranannya adalah kritikal. Walaupun kos awal dan ciri kecekapan khusus mungkin tidak menjadikannya pilihan universal untuk setiap senario, faedah prestasinya dalam aplikasi yang betul tidak dapat dinafikan. Memahami prinsipnya dan aplikasi yang betul adalah asas bagi jurutera yang bertujuan membina jentera yang bukan sahaja berkuasa dan cekap tetapi juga teguh dan boleh dipercayai.
